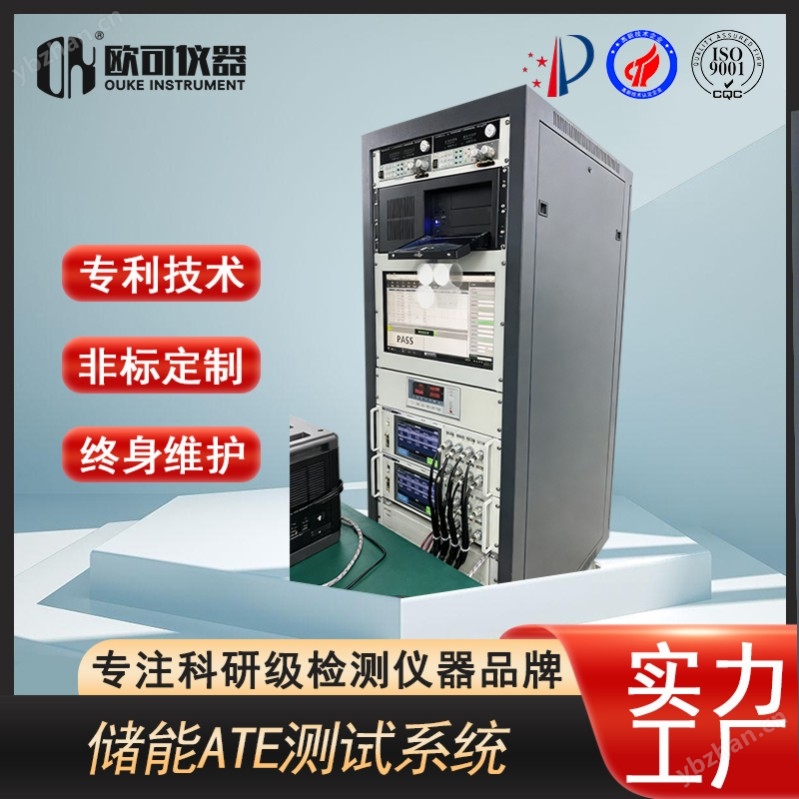

光伏储能ATE测试系统 是专门用于储能电池（Pack）、电池模组（Module）和电池管理系统（BMS） 在生产制造末端进行自动化、高精度、全面功能与性能验证的集成化测试设备。

• ATE： 自动测试设备。核心思想是“自动化测试”，取代手动、分散、低效的测试流程。

• 储能： 此处主要指用于电力系统、工商业、家庭的电化学储能系统，如锂离子电池（磷酸铁锂为主）、钠离子电池、液流电池等。

• 系统： 它不是单台仪器，而是由硬件、软件、夹具、线束、通讯单元等集成的完整解决方案。




•

2. 为什么需要专门的ATE测试系统？

1. 安全性与可靠性要求高： 储能系统容量大、电压高，其安全性和长期可靠性是位。ATE必须在出厂前99%检测出潜在缺陷（如绝缘不良、电芯失衡、BMS功能失效），防止热失控等严重事故。

2. 生产节拍与成本压力： 储能正在走向规?；?、标准化生产，测试效率直接影响产能和成本。ATE通过并行测试、自动化流程，极大提升测试吞吐量。

3. 测试复杂度高：

• 多对象一体化测试： 需要同时对电池包（高电压/大电流） 和BMS（低电压/通讯） 进行联合测试。

• 测试项目繁多： 涵盖电气性能、功能逻辑、安规、通讯等。

• 数据追溯与管理： 满足产品质量追溯和工艺改进的数据需求。

4. 一致性要求： 确保每个出厂的储能单元性能参数（容量、内阻、自放电等）符合标准，保证系统集成后的整体表现。

3. 系统核心组成

一个典型的ATE测试系统通常包括以下几大部分：

硬件部分

• 充放电测试单元： 核心，模拟真实工况进行高精度充放电，测量容量、能量、效率。需支持回馈电网，节能降耗。

• BMS仿真与测试单元：

• BMS HIL： 硬件在环，模拟电芯电压、温度、电流等信号，验证BMS的采集、?；ぃü?欠压/过温等）、均衡逻辑是否正确。

• BMS功能激励与测量： 测试BMS的继电器驱动、状态输出、绝缘检测、加热管理等功能。

• 安规测试单元：

• 绝缘电阻测试仪

• 耐压测试仪

• 接地电阻测试仪




• EOL测试负载： 用于模拟实际负载，进行带载性能验证。

• 环境模拟单元： 可选配温箱，进行高低温下的测试。

• 通讯协议测试： 支持CAN、RS485、以太网等与BMS及上位机通讯。

• 自动化集成：

• PLC： 控制测试流程、气动元件、安全联锁。

• 线束与接口： 高压/低压/信号/通讯一体化连接器。

• 扫码枪： 自动识别电池包和BMS身份信息。




软件部分

• 测试序列编辑软件： 用户可图形化或脚本化编辑复杂的测试流程（如HPPC测试、工况模拟）。

• 测试执行与监控软件： 自动化执行测试，实时显示数据、报警、状态。

• BMS控制

• 通道控制

• 数据采集

• 数据分析与报告软件： 自动生成测试报告（Pass/Fail），进行数据统计、SPC分析、电池参数分选，并上传至MES（制造执行系统）。




4. 核心测试项目

5. 行业发展趋势与挑战

1. 更高功率与能量： 随着储能单元越做越大，ATE需要支持更高电压（如1500V系统）、更大电流（>1000A）的测试能力。

2. 更快节拍： 通过优化测试策略（如并行测试、OCV估算容量替代全容量测试）来缩短EOL测试时间。

3. 更智能化： 集成AI和大数据分析，实现基于测试数据的早期缺陷预警、工艺根因分析和寿命预测。

4. 与产线深度集成： 与AGV、机械臂、MES、ERP系统无缝对接，实现真正的智能制造与全生命周期数据追溯。

5. 标准化与?？榛?/strong>： 测试接口、协议的标准化，以及硬件模块化设计，以适应不同客户、不同型号产品的快速换型需求。

6. 挑战：

• 初始投资高

• 技术复杂度高，需要跨学科（电力电子、电化学、自动化、软件）人才

• 测试标准尚在不断完善中






光伏储能ATE测试系统是储能大规模、高质量制造的“守门员”和“数据心脏”。它不仅是保证产品安全可靠的工具，更是制造商提升竞争力、优化工艺、实现数字化转型的关键基础设施。
