轴用弹性挡圈维氏硬度检测

样品详情：

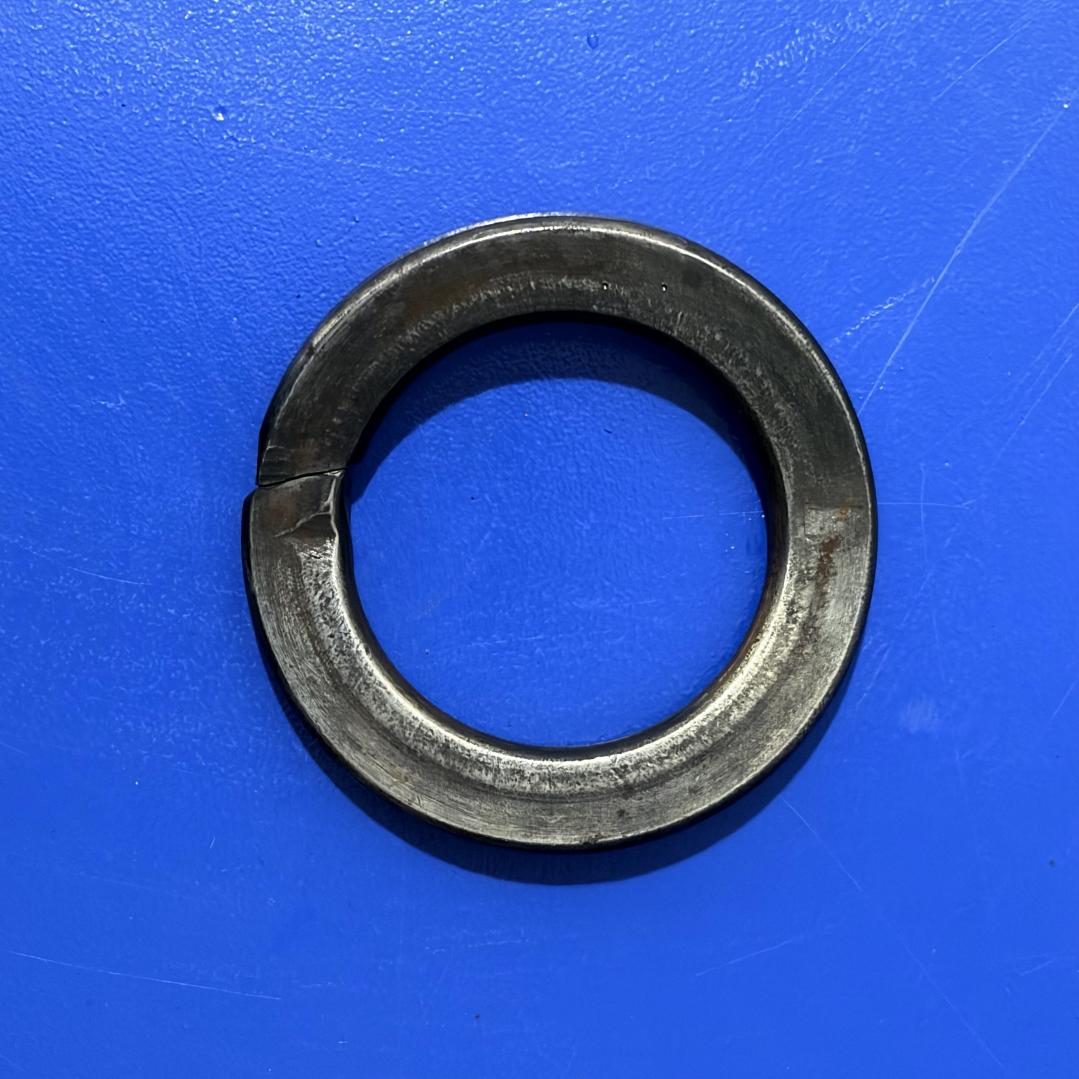

弹簧垫圈

弹簧垫圈常见材料为65Mn弹簧钢，也有不锈钢（304/316）、铜合金等适配不同工况，65Mn经热处理具备高弹性和抗疲劳性。核心用途是依靠开口弹性形变防松，抵消螺栓螺母因振动、冲击产生的松动，填紧固间隙。应用行业覆盖机械制造（通用设备装配）、汽车工业（发动机/底盘紧固）、轨道交通（车辆连接件）、建筑五金（钢结构固定）、家电制造（电机/壳体装配）、航空航天（轻量化防松场景）等，是工业紧固中最基础的防松配件

检测要求：显微维氏硬度计检测硬度值

检测流程：切割?镶嵌?研磨?抛光?测试。

（1）       样品切割

  设    备：JMQ-60 精密切割机

  工作直径：Φ60mm

参数配置：转速2800r/min

          切割片直径φ120

          切割片厚度φ0.8mm

          切割中                                  切割后

切割的主要目的：

金相分析与维氏硬度测量前切割试样，核心是为满足测试对试样状态的严格要求以保障结果准确：通过精准切割获得适配设备工作台的尺寸、暴露目标截面，去除表面氧化皮、加工痕迹等干扰缺陷，同时规范切割可减少热输入避免材料高温相变，为后续镶嵌磨抛奠定基础，确保观察与测量的是材料原始状态，保障测试数据的真实性与可靠性。

(2)       热压镶嵌

设    备：ZXQ-30自动镶嵌机

  模套规格： Φ30mm

镶嵌参数：镶嵌粉颜色：黑色

            镶嵌温度：135℃

            保压时间：6min

镶嵌前                               镶嵌后

样品镶嵌的主要目的

切割后镶嵌是金相试样制备的关键步骤，核心是为后续磨抛、金相观察及维氏硬度测量筑牢基础 —— 通过镶嵌料将小尺寸、形状不规则的试样（如螺丝、弹垫碎片）固化为规整坯体，实现稳固装夹与受力均匀，避免磨抛时试样边缘崩损、变形或丢失，同时填充表面缝隙使磨抛更高效，最终保障观察面平整、硬度压痕测量准确，杜绝组织观察失真，确保测试数据可靠。

（2）       研磨抛光

设    备：ZMP-2全自动磨抛机

  磨盘直径： Φ250mm

磨盘规格：P180/P400/P800/P1500

抛光规格：羊绒抛光布+3um金刚石悬浮液

效果对比图

           打磨抛光前                              打磨抛光后

（3）       测量分析

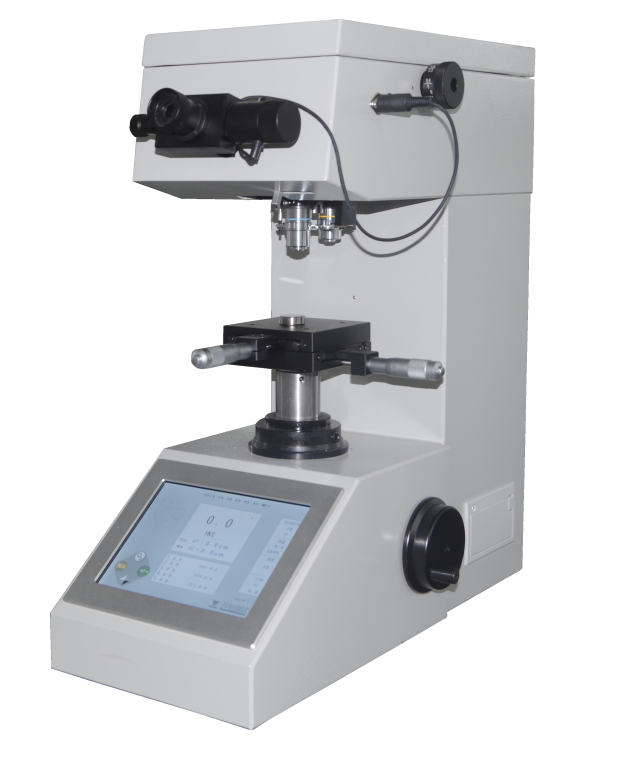

设    备：MHVS- 10AT

实 验 力（kgf）：0.01,0.025,0.05,0.1,0.2,0.3,0.5,1

执行标准：GB/T4340,

硬度转换：HV、HK、HR、HB 等

测量软件：维氏硬度图像处理软件

维氏硬度图像处理软件

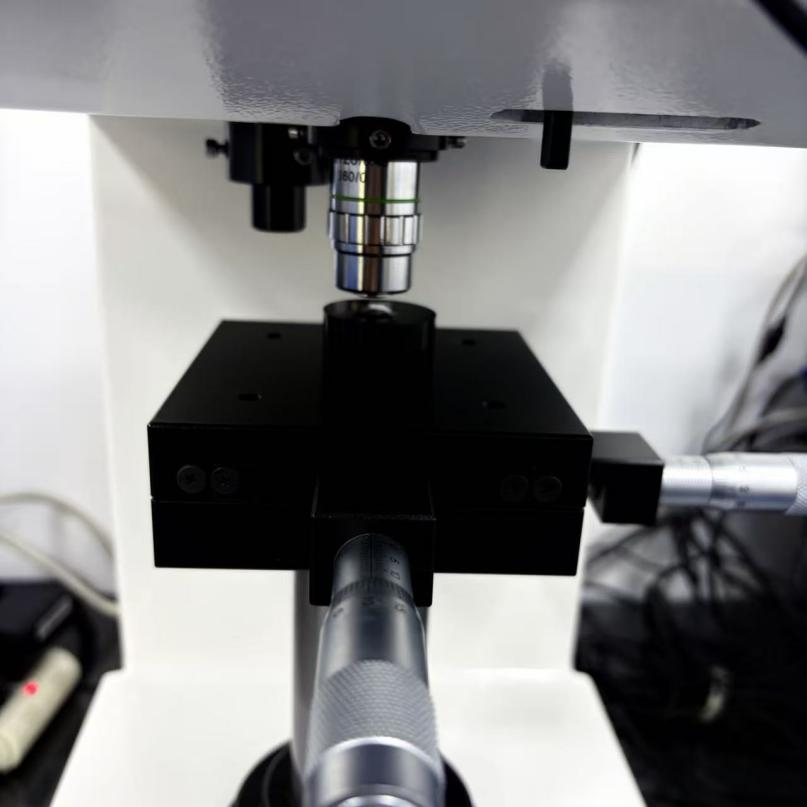

测试过程

测试结果

维氏测量软件测量界面

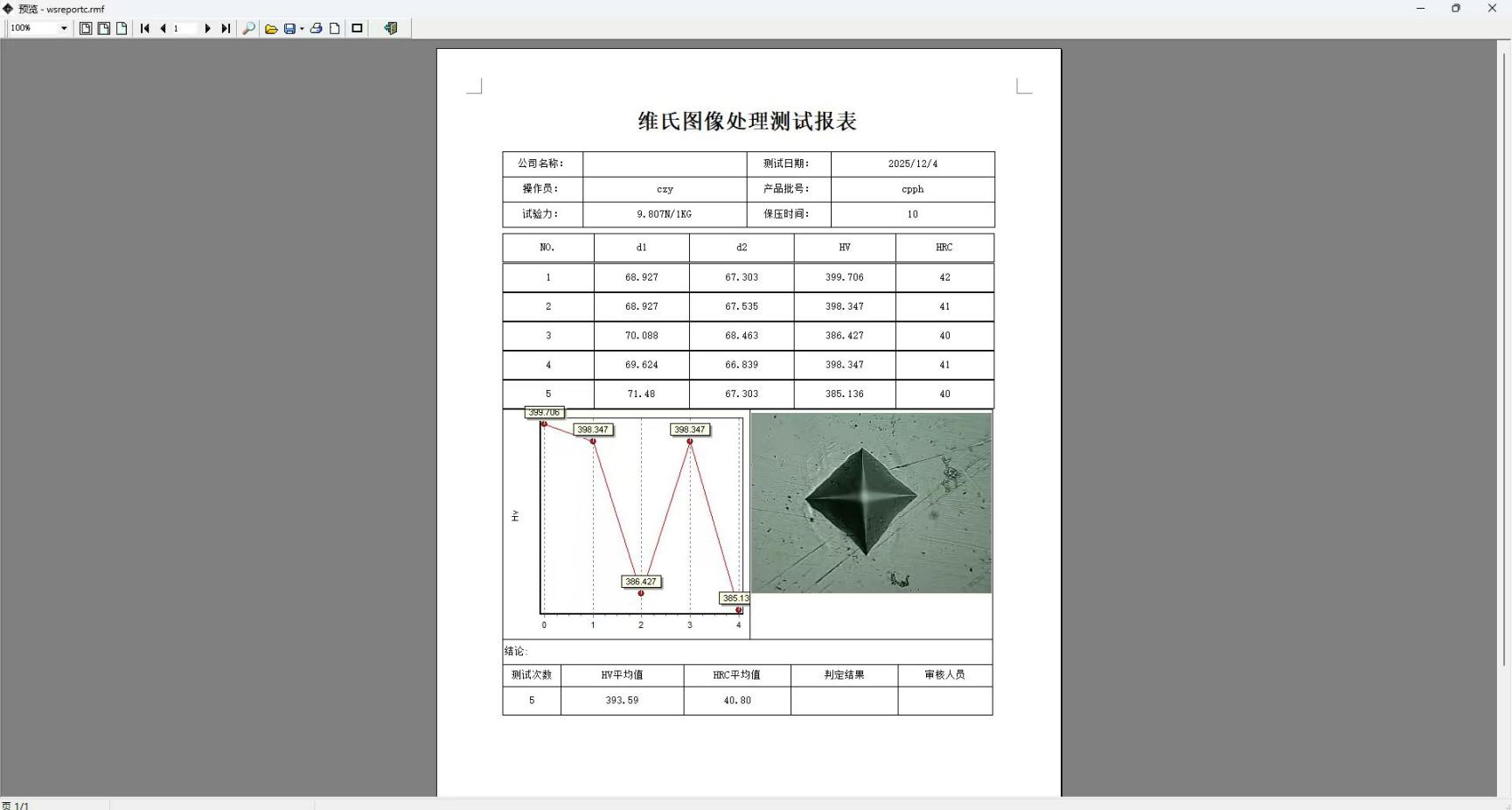

测试报表导出

软件可直接导出Excel,pdf格式报表或打印

小结

1.本次检测严格遵循标准化试样制备与测量流程，有效保障了数据的真实性与可靠性。测试结果显示，该批次弹簧垫圈的维氏硬度指标符合相关要求，能够满足工业紧固场景中的防松性能需求，为其后续应用提供了可靠的质量依据。
