一、螺纹传统检测难点

1.螺纹量规只能定性判断边界，无法提供量化数据。你不知道它好在哪里，更不知道它离废品还有多远。

2.三针法虽然能测中径，但无法兼顾螺距、牙型半角等参数。如果螺距存在误差，为了保证旋合，往往需要牺牲中径公差来补偿，这种拆东墙补西墙的做法容易埋下质量隐患。

3.面对大批量或复杂螺纹（如梯形丝杠、行星滚柱丝杠），传统手工检测耗时费力，且极易受人为因素影响。

二、螺纹综合测量机全参数扫描测量解决方案

三维螺纹综合测量仪是提高螺纹质量的重要技术手段，部分高要求领域螺纹检测尤其需要。为此，以SJ5200、SJ5500系列为代表的螺纹综合测量机，正在用“全参数接触式扫描”技术重新定义行业标准。这就好比给螺纹做了一次全身CT。不同于传统的点测量，现代综合测量机利用高精度微小测针，沿着螺纹母线牙面进行连续扫描。

1.螺纹综合测量机的工作原理是什么？

螺纹综合测量机利用高精度微小测针在螺纹母线牙面上进行扫描得到螺纹双侧牙型，通过软件处理分析计算螺纹全参数。

2.检测螺纹的标准有哪些？

包含GB(JB、企业标准)、ISO、BS、ANSI、DIN、JIS等标准

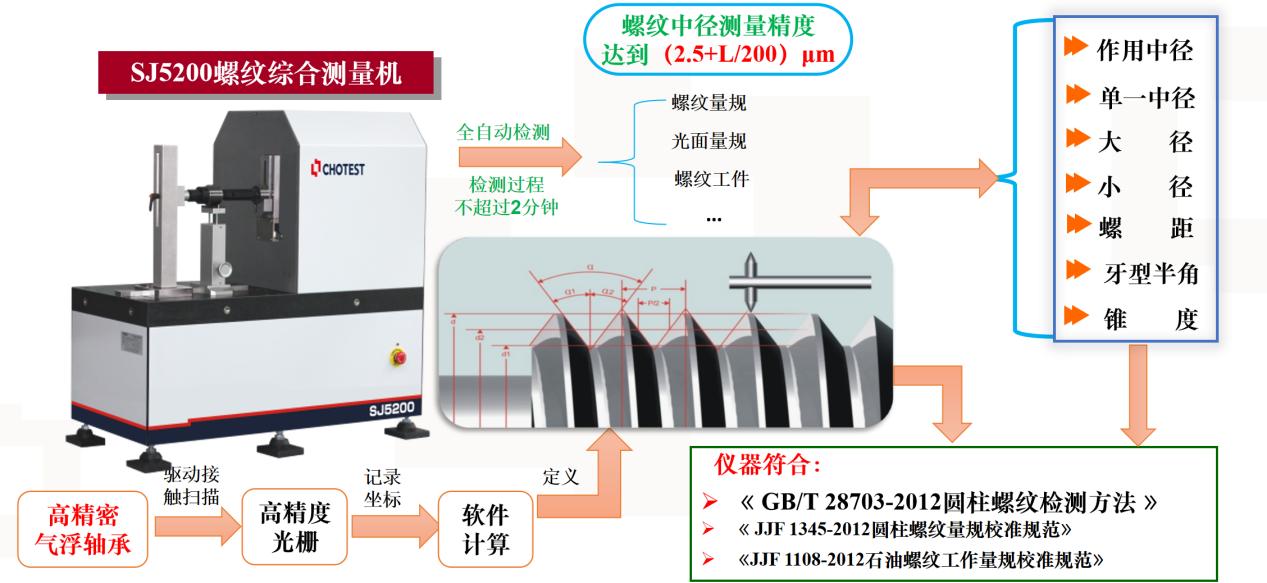

3.螺纹综合测量机介绍

①测量方法：接触式扫描测量法

②使用环境：实验室

③测量参数：内外螺纹全参数(作用中径、单一中径、大径、小径、螺距、牙型半角、锥度等）

④测量对象：全自动检测圆柱/圆锥螺纹量规、光面量规、特殊量规

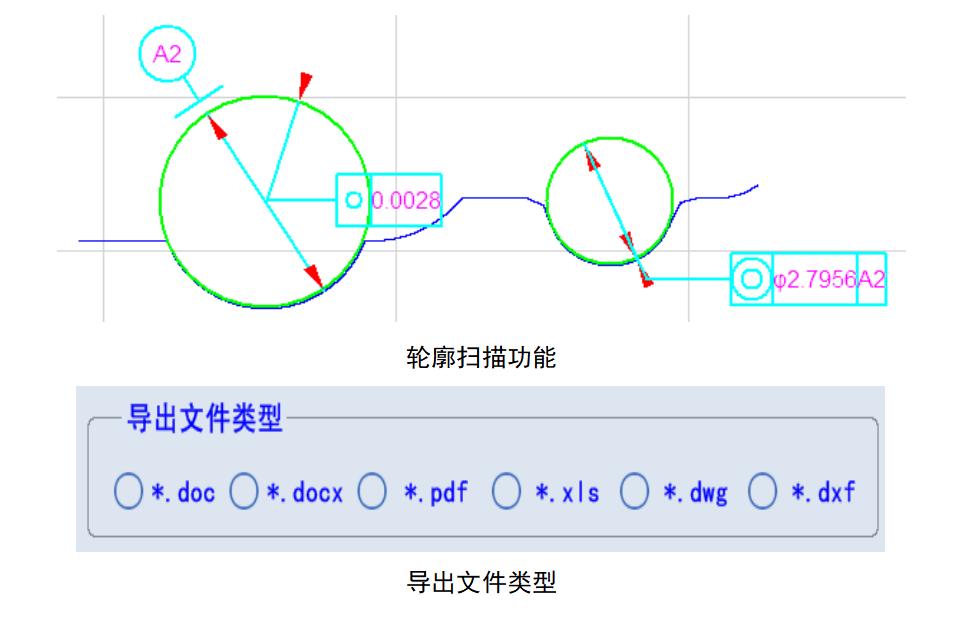

⑤轮廓扫描：轮廓仪功能，扫描特殊工件，对扫描轮廓进行分析计算

⑥记录报表：集中式记录数据库管理、多样化报表格式

4.规格型号

SJ5000系列螺纹综合测量机目前有SJ5200和SJ5500两款型号，螺纹中径测量精度分别是（2.5+L/200）μm、（2.9+L/200）μm。

三、场景化应用：从实验室到生产线

1.螺纹综合测量机应用场景

2.螺纹综合测量机应用行业

3.实测数据

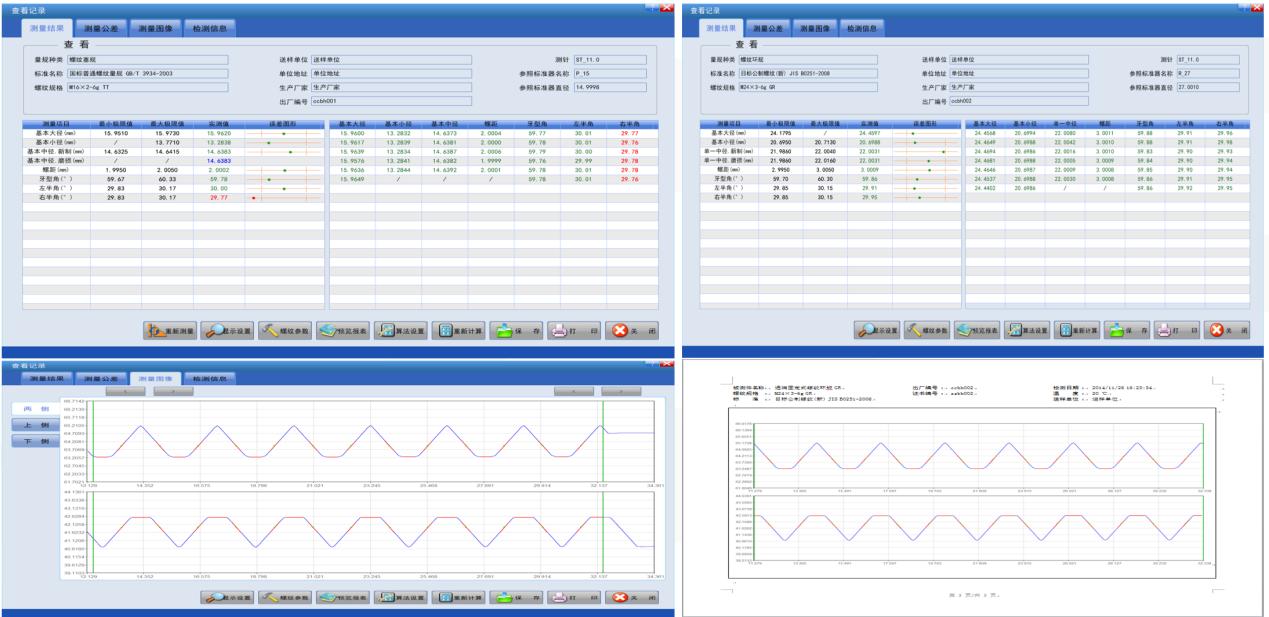

(1)螺纹环塞规检测数据结果：

(2)锯齿螺纹工件检测数据结果：

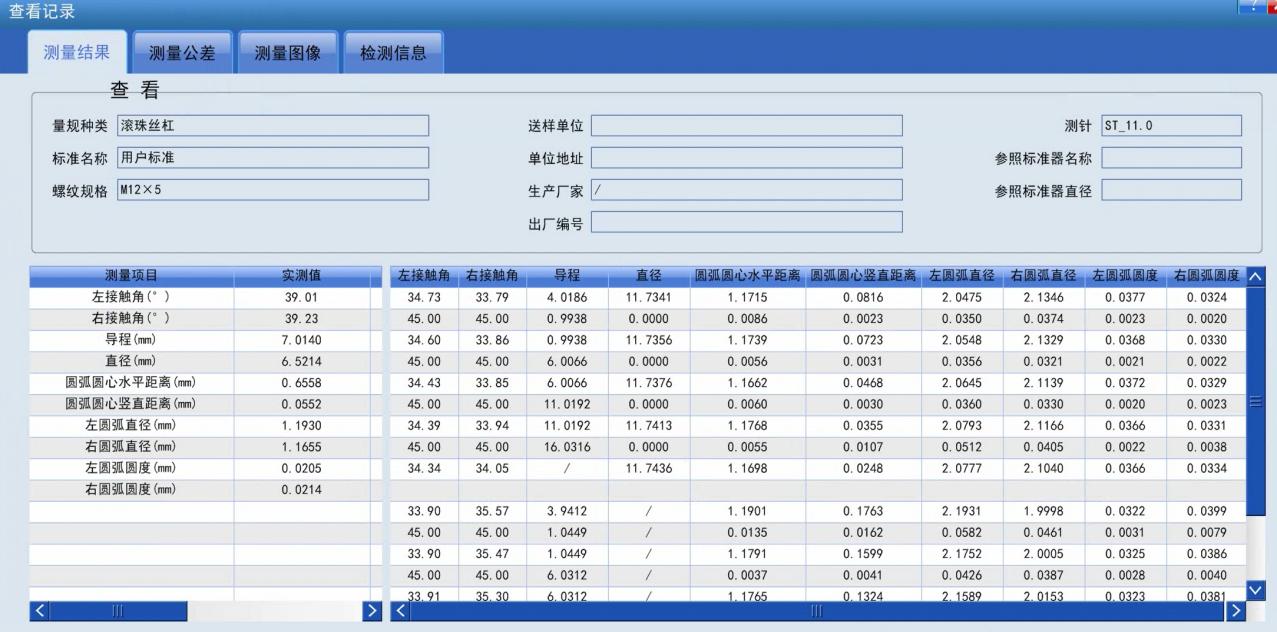

(3)滚珠丝杠检测数据结果：

(4)行星丝杠小滚柱检测数据结果：

新一代螺纹综合测量机带给企业的价值，不仅是效率的数倍提升，更是对产品全生命周期质量的掌控力。
