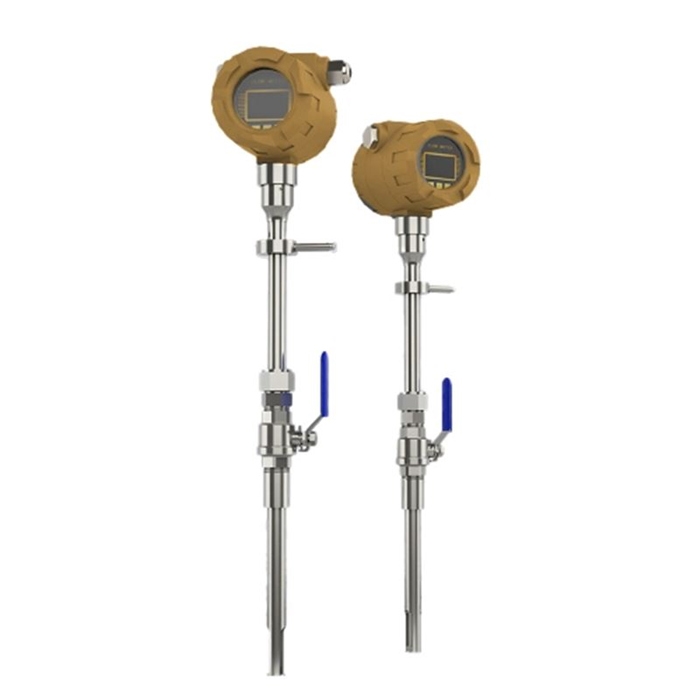

在工业气体计量领域，SFMT系列插入式热式流量计凭借其无需温压补偿、宽量程比（100:1）及高精度（±1.5%FS）等特性，成为天然气、氢气、沼气等气体流量监测的核心设备。然而，其测量精度高度依赖安装规范，若忽视关键细节，可能导致误差超标甚至设备损坏。本文结合行业实践与厂商技术规范，提炼出五大安装“黄金法则”。
一、直管段：消除涡流的“隐形战场”
插入式热式流量计需安装在水平直管段，上游直管段长度≥10倍管道直径（10D），下游≥5D。若上游存在90°弯头或阀门，需延长至20D-50D。例如，在DN300管道中安装，上游需预留3米直管段。若现场空间受限，可串接气体整流器，将直管段需求缩短至3-5D，但需确保整流器与流量计轴线对齐。
二、插入深度：精准定位的“毫米级”艺术
传感器插入深度直接影响流场分布。对于DN≤250mm的管道，探头需插入至管道中心；对于DN＞250mm的管道，插入深度为管道内径的1/2。例如，DN600管道中，插入深度应为300mm±5mm。若插入过浅，探头易受管壁边界层影响；插入过深，则可能干扰主流场，导致测量值偏低。
三、流向与角度：与流体共舞的“方向感”
传感器表面箭头必须与介质流向严格一致，偏差角度≤±2°。若反向安装，流量计将输出负值；若角度偏差过大，会因流速分量分解导致测量误差。此外，垂直安装时需确保气体从下向上流动，避免冷凝液积聚；水平安装时，传感器应位于管道顶部，防止杂质沉积。
四、环境防护：抵御干扰的“全副武装”
插入式热式流量计需远离振动源及强电磁场，振动频率＞10Hz时需加装减震支架。室外安装时，需配备IP65防护箱，防止日晒雨淋导致电子元件老化。电缆需采用屏蔽线，并遵循“一点接地”原则，避免与强电共用接地极，防止电磁干扰窜入信号回路。
五、操作空间：维护便利的“人性化设计”
安装点需预留≥0.8米的操作空间，便于后续检修、校准及传感器更换。若采用球阀隔离装置，需确保阀门全开孔径≥48mm，避免节流效应影响流场。此外，焊接底座时需控制焊缝高度≤2mm，并做防锈处理，防止长期运行中锈蚀脱落污染气体。
结语
SFMT系列插入式热式流量计的安装是一场“细节决定成败”的工程实践。从直管段长度到插入深度，从流向校准到环境防护，每一个环节都需以毫米级精度执行。唯有严格遵循上述“黄金法则”，才能充分发挥其高精度、高稳定性的优势，为工业气体计量提供可靠的数据支撑。
