SMC回转夹紧气缸MKB40-10LZ技术原理

来源：湖南中村贸易有限公司 2026年02月05日 16:43

一、核心定位与型号解码

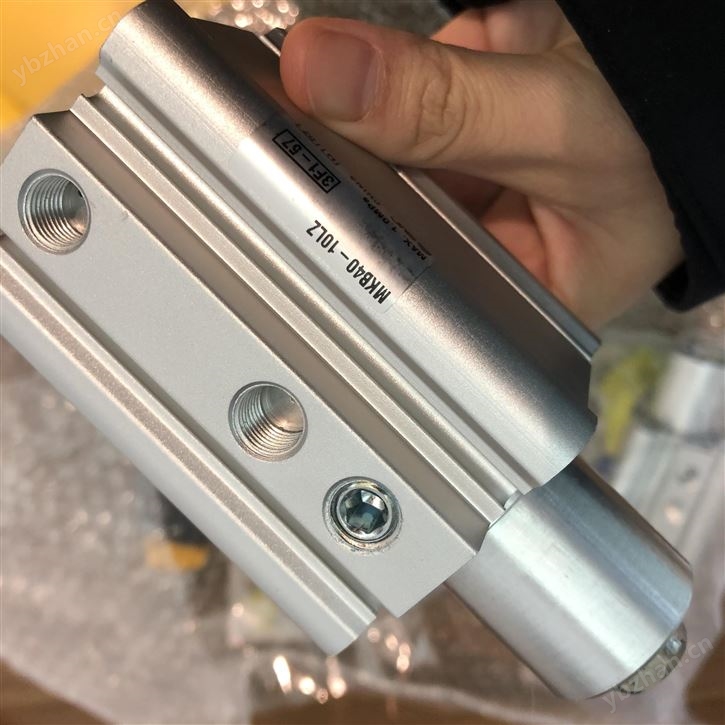

MKB40-10LZ 是 SMC MKB 系列双作用回转夹紧气缸，集成90° 回转 + 直线夹紧双动作，断气后具备机械自锁能力。型号中 “40” 为缸径 40mm，“10” 为直线夹紧行程 10mm，“L” 代表左旋（从活塞杆侧看逆时针旋转），“Z” 表示内置磁环，可适配磁性开关实现位置检测。

主要由缸体、活塞组件、螺旋槽 - 滚子机构（核心运动转换部件）、输出轴 / 夹紧臂、斜楔增力机构及密封件构成。螺旋槽加工于活塞或输出轴上，滚子与缸体或活塞联动，是实现 “回转 + 直线” 复合运动的关键；斜楔机构负责将气压力放大，提升夹紧力。

压缩空气进入无杆腔，推动活塞组件向前（伸出方向）运动；
活塞上的滚子沿缸体（或输出轴）的螺旋槽滑动，螺旋槽的导向作用使活塞在直线运动的同时，带动输出轴及夹紧臂完成90° 左旋，使夹紧臂从 “避让位” 转入 “工件正上方”；
旋转到位后，螺旋槽的直段限制继续旋转，活塞组件沿直线继续伸出 10mm，通过斜楔机构将气压力放大，实现对工件的刚性夹紧；
夹紧到位后，斜楔机构形成机械自锁，即使断气也能保持夹紧状态，防止工件松脱。

依托螺旋槽 - 滚子机构，将活塞的直线往复运动转化为输出轴的旋转运动，旋转与直线动作同步完成，无需额外驱动元件，实现 “避让 - 夹紧” 一体化，大幅节省安装空间。

采用斜楔增力原理，将气缸的轴向推力转化为径向夹紧力，在 0.1-0.7MPa 工作压力范围内，可获得数倍于普通气缸的夹紧力。夹紧到位后，斜楔机构的受力角度形成自锁，外力无法轻易推动输出轴，确保断气或失压时的夹持安全性。

通过两位五通电磁阀控制压缩空气的进气方向，实现 “夹紧” 与 “松开” 的换向，动作响应迅速，适合自动化产线的高频次作业需求。内置磁环可配合 D-M9B 等磁性开关，实时检测活塞位置，实现工序互锁与精准控制。

适用于机械加工、3C 电子、汽车零部件等行业的工装夹具，尤其适合空间受限、需要快速夹紧与避让的工位，如钻孔、铣削、装配等工序的工件定位与固定。使用时需根据工件重量与夹紧力要求，调整工作压力，并确保夹紧臂与工件的接触面积适配，避免应力集中损坏工件。
