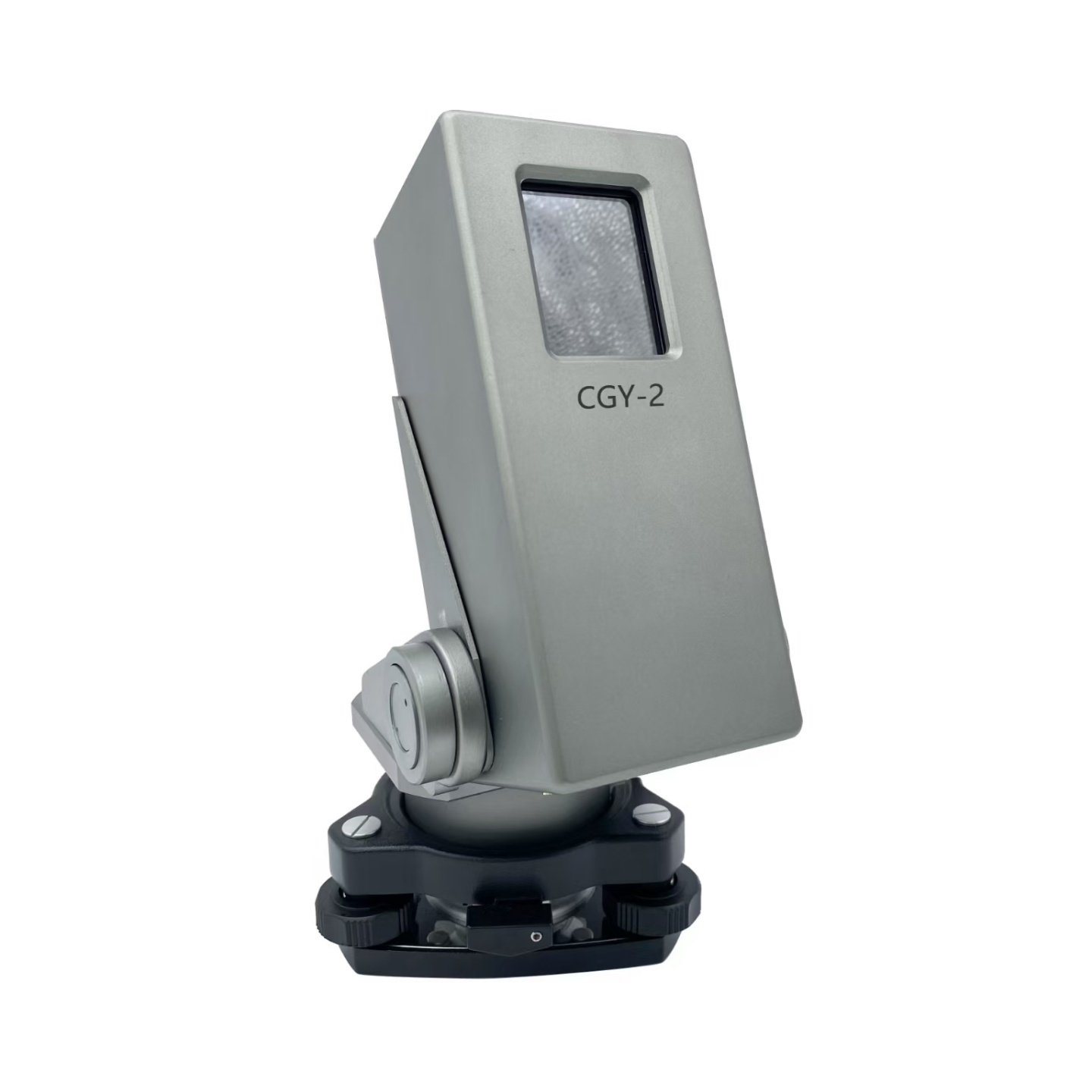

激光测拱仪/可视型激光测拱仪 型号:LT07-CGY-2库号：M384967

midwest-group

midwest-group

midwest-group

midwest-group

一．仪器功能：

用于对起重机静刚度测量。一台仪器可测量拱度、挠度、回弹量。利用几何换算测量原理，使用人员可以在主梁外进行测量，用于起重机拱度、挠度、回弹量的测量。仪器采用测距仪和角度传感器进行距离和角度采样，通过几何测算被测对象的垂直位移，具有激光瞄准功能和测量点图像显示功能，图像可进行不同倍率放大操作，二者配合瞄准操作，采用android设备操作仪器，仪器和android设备间采用蓝牙无线通讯，使用人员可以在主梁外安/全距离外操作仪器。测量结果时可显示并打印测量结果。

二．仪器特点：

1、一台仪器同时具备拱度、挠度、回弹量测量功能。

2、使用人员不用专/业知识也可使用。

3、采用测距仪测距。

4、利用距离和角度关系计算垂距距离。

5、具备激光瞄准和测点图像放大功能。

6、内部自带锂电池供电，不用外接电源线。

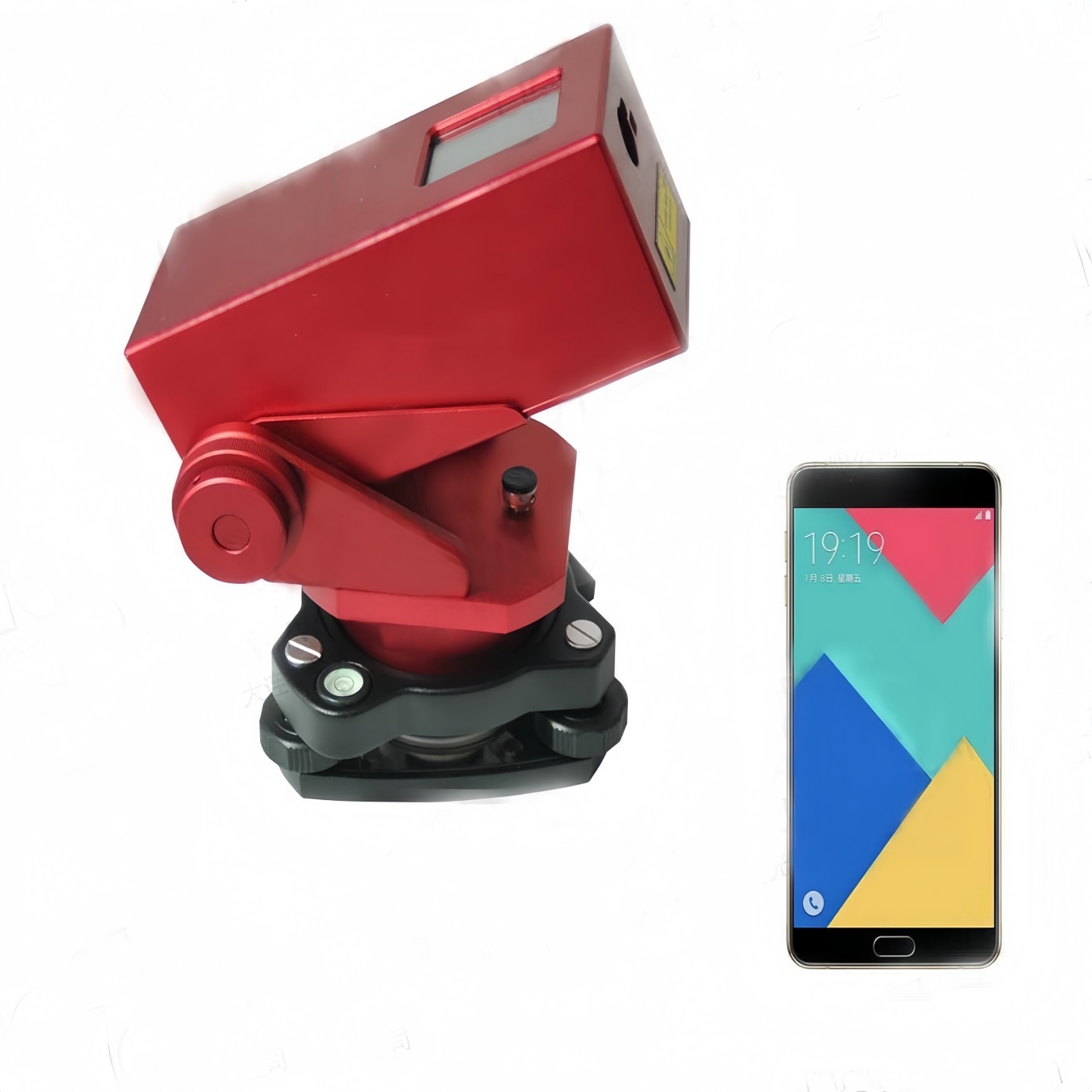

7、可利用运行android系统的手机或平板电脑控制，主机和手机间采用蓝牙方式传输数据，可在安/全距离外操作仪器。

8、测量结束即显示测量结果。

9、检测结果保存在控制端中、方 便 查看、删除等操作。

10、仪器配有蓝牙打印机，检测结果可现场打印。

11、外包装采用ABS防震工具箱。

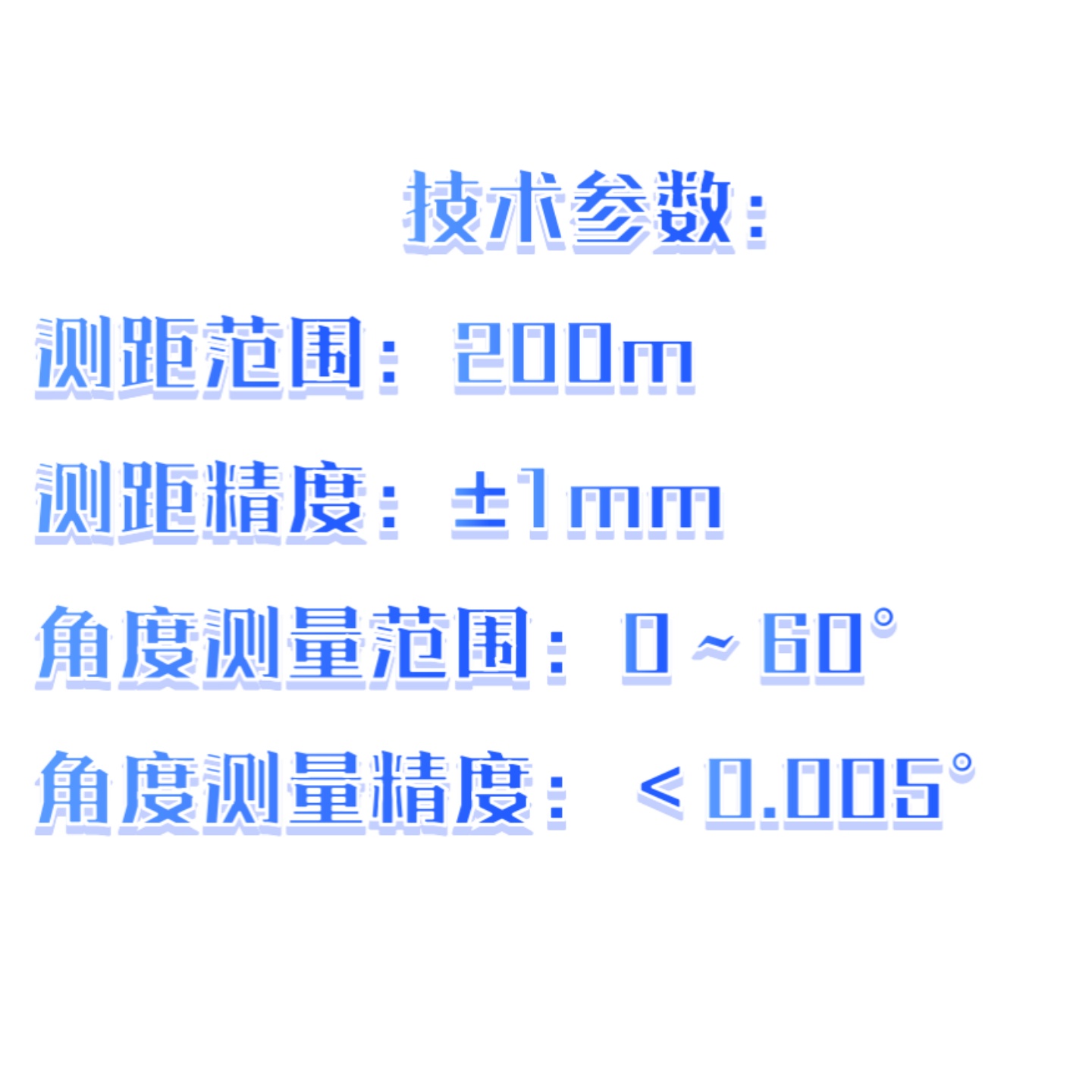

三．参数：

测距范围：200m

测距精度：±1mm

角度测量范围：0～60°

角度测量精度：＜0.005°

工作电压:DC 12V

工作温度范围：0℃~45℃

四．标准及要求：

《通用桥式起重机 GB/T 14405—2011》和《通用门式起重机 GB/T 14406—2011》中对起重机挠度、拱度提出了要求，本仪器针对上述内容所做。

五．仪器配置：

测量主机1台、手持控制终端1个、蓝牙打印机1个、主机充电器1个、控制终端充电器1个、蓝牙打印机充电器1个、天线1根、说明书1份、保修卡1份、合格证1份、出厂1份、仪器箱1个。
