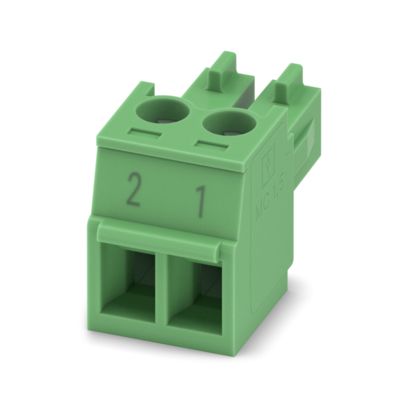

特性

额定电流IN

8 A

额定电压 UN

160 V

接触电阻

1.3 mΩ

额定电压(III/3)

160 V

额定电涌电压(III/3)

2.5 kV

额定电压(III/2)

160 V

额定电涌电压(III/2)

2.5 kV

额定电压 (II/2)

320 V

额定电涌电压(II/2)

2.5 kV

连接数据

连接技术

类型

标准

连接器系统

COMBICON MC 1,5

额定横截面

1.5 mm2

触点类型

孔式插头

互锁

锁定类型

不带

安装方式

不带

导线连接

连接方式

带压片的螺钉连接

导线／PCB连接方向

0 °

刚性导线横截面

0.08 mm2 ... 1.5 mm2

柔性导线横截面

0.08 mm2 ... 1.5 mm2

可连接导向横截面 AWG

28 ... 16

柔性导线横截面，带不含绝缘套管的冷压头

0.25 mm2 ... 1.5 mm2

柔性导线横截面，带套管，带塑料绝缘套管

0.25 mm2 ... 0.75 mm2

2根横截面相同的导线，刚性导线

0.08 mm2 ... 0.5 mm2

2根横截面相同的导线，柔性导线

0.08 mm2 ... 0.75 mm2

2根具有相同横截面的导线，柔性，带套管但不带塑料套管

0.25 mm2 ... 0.34 mm2

2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

0.5 mm2 ... 0.5 mm2

塞规a x b／直径

2.4 mm x 1.5 mm / 1.6 mm

剥线长度

7 mm

螺钉头驱动方式

开槽 (L)

紧固扭矩

0.22 Nm ... 0.25 Nm

不带绝缘颈环的套管的规格

推荐的压接工具

1212034 CRIMPFOX 6

带绝缘颈环的套管的规格

推荐的压接工具

1212034 CRIMPFOX 6

材料规格

材料数据 - 联系方法

注意事项

符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

接触件材料

CU合金

表面特性

热浸镀锡

接线点金属表面（顶层）

锡 (4 - 8 µm Sn)

触点区域金属表面（顶层）

锡 (4 - 8 µm Sn)

材料数据 - 壳体

颜色 (外壳)

绿色 (6021)

绝缘材料

PA

绝缘材料组

I

CTI符合IEC 60112

600

阻燃等级，符合UL 94

V0

符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

850

符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

775

符合EN 60695-10-2标准的球压试验温度

125 °C

尺寸

安装

说明

机械测试

环境和真实条件

振动测试

规格

IEC 60068-2-6:2007-12

频率

10 - 150 - 10 Hz

扫描速率

1倍频程/分钟

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每轴的测试周期

2.5 h

测试方向

X-, Y- 与 Z-轴

耐久性测试

规格

IEC 60512-9-1:2010-03

海平面脉冲耐受电压

2.95 kV

体积电阻 R1

1.3 mΩ

体积电阻 R2

1.5 mΩ

插入／拔出周期

25

绝缘电阻，相邻接线位

> 5 MΩ

气候测试

规格

ISO 6988:1985-02

腐蚀应力

0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期

热应力

100 °C/168  h

大功率频率耐受电压

1.39 kV

环境条件

环境温度（运行）

-40 °C ... 100 °C (取决于衰减曲线)

环境温度（存放/运输）

-40 °C ... 70 °C

相对湿度（存放/运输）

30 % ... 70 %

环境温度（组装）

-5 °C ... 100 °C

电气测试

包装规格

商业数据

订货号

1761755

包装单位

100 pc

最小订货量

100 pc

销售关键代码

AABABA

产品关键代码

AABABA

GTIN

4046356364638

单件重量（含包装）

1.72 g

单件重量（不含包装）

1.451 g

原产地

CN
