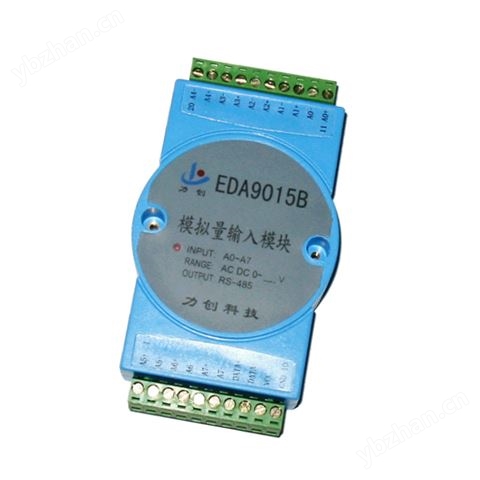

●EDA9015B模块可广泛应用于各种工业控制与测量系统中。它能测量交流或直流0～10V电压或0～100mA电流信号的真有效值。其输出为485总线方式。3协议：MODBUS-RTU协议、ASCII码协议与十六进制LC-02协议，其ASCII码指令集兼容于NuDAM、ADAM等?？?，可与其他厂家的控制?？楣以谕?85总线上，便于计算机编程
主要特点
● EDA9015B是在EDA9015?？榈幕∩系墓δ芨慕罚璄DA9015的12通道单端输入改为8通道双端差分输入；通讯协议选择由板上跳线选择：MODBUS-RTU、ASCII、HEX-LC02协议；通讯协议及数据处理同原EDA9015模块（其8～11路数据为0），方便用户的使用；8通道双端差分输入的● 各个负端的信号电压差不应超过5V；
● EDA9015B?？榭晒惴河τ糜诟髦止ひ悼刂朴氩饬肯低持?。它能测量交流或直流0～10V电压或0～100mA电流信号的真有效值。其输出为485总线方式。3协议：MODBUS-RTU协议、ASCII码协议与十六进制LC-02协议，其ASCII码指令集兼容于NuDAM、ADAM等模块，可与其他厂家的控制?？楣以谕?85总线上，便于计算机编程
主要功能
● EDA9015B模拟量测量?？榭刹饬浚?路电压或电流输入信号。
主要参数
● 输入信号
输入: 8路0～10V电压。输入信号为直流或交流（频率 25～75Hz）。
量程可选为：100mV，200mV，500mV，1V，2V，5V，10V。 或8路0 ～ 100mA电流。输入信号为直流或交流（频率 25～75Hz）。
量程可选为：1mA，10mA，20mA，100mA。
差分输入电压：8通道双端差分输入的各个负端的信号电压差不应超过5V，否则可能导致?？樗鸹?；
信号处理：16位A/D采样；采样速率: 3000次采样/S。输出真有效值。
测量周期：每通道0.1秒，12通道循环测量。
过载能力：1.2倍量程可正确测量；过载 2倍量程输入1s不损坏。
隔离: 信号输入与通讯接口输出之间隔离，隔离电压1000V DC。DATA+、DATA-、VCC、GND为输出端，与GND端共地。
● 通讯输出
接口：RS-485接口，二线制，±15KV ESD保护。
协议：双协议：ASCII码协议与十六进制LC-02协议。由SLT悬空或接地选择。
速率：1200、2400、4800、9600、19200 Bps ， 可软件设定。
?？榈刂罚?0—FF 可软件设定。
● 测量精度: 0.2级 或更高。
● ?？榈缭? +8～30V DC *功 耗：典型电流消耗为45 mA。
● 工作环境:工作温度：-20℃～70℃; 存储温度：-40℃～85℃; 相对湿度：-5%～95%不结露。
● 安装方式: DIN导轨卡装 体积：122mm *70mm * 43mm。
外形参数
