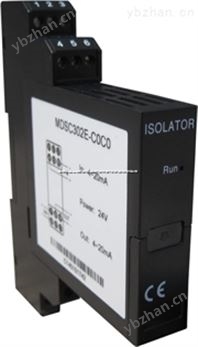

MDSB322E系列检测端配电隔离栅(3线制)（HART）向危险场所的2线制或3线制变送器提供工作电源，采样变送器输出信号，并经过隔离处理后输出。也可用于4线制电流信号的隔离。本产品兼容HART通讯，可用于智能变送器?？裳?入1出、1入2出。隔离栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。
MDSB322E系列检测端配电隔离栅(3线制)（HART）向危险场所的2线制或3线制变送器提供工作电源，采样变送器输出信号，并经过隔离处理后输出。也可用于4线制电流信号的隔离。本产品兼容HART通讯，可用于智能变送器?？裳?入1出、1入2出。隔离栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。
型号规格
产 品 型 号 | 输入1信号 | 输入2信号 | 输出1信号 | 输出2信号 |
MDSB322E-C0C0（3线制） | 4~20mADC+HART | 无输入2 | 4~20mADC+HART | 无输出2 |
MDSB322E-C0CC（3线制） | 4~20mADC+HART | 无输入2 | 4~20mADC+HART | 4~20mADC |
防爆技术指标
防爆标志：[Exia Ga]ⅡC
认证参数：（端子4/6间）
Um=250V Uo=28V Io=93mA
Po=655mW Co=50nF Lo=2.4mH
端子6/3间
Um=250V Uo=1.2V Io=100mA
Po=30mW Co=70μF Lo=2.2mH
产品特点：
输入、输出、电源三方*隔离，抗*力强
精度高，线性度高，*运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
结构合理，插拔轻松，安装、拆卸、维护更为方便简单
技术指标
工作电源：24VDC±10%
功 耗：≤1.2W（1入1出）
≤1.8W（1入2出）
输入信号：2/3/4线制4~20mA+HART，危险区
输入阻抗：≤100Ω
配电电压：16V@20mA
配电?；ぃ簔ui大短路电流，40mA
zui高开路电压，28V
输出信号：4~20mA+HART，安全区
输出负载：0~350Ω，使用HART须大于230Ω
1入2出型号，输出2无HART功能
转换精度：±0.1%F.S
温度漂移：±0.01% F.S/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
本安/非本安，≥2000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
备注：1入1出型号，11、12脚悬空不接。
用于3线制变送器时，配电电压=23V-配电电流*330Ω，需要核实是否满足变送器功耗要求。
选型资料详情请下载：MDSB322E系列检测端配电隔离栅(3线制)（HART）
